5X离心冲击式制砂机

来源:二手矿山机械网 日期:2018/8/21 16:03:32 人气:308 加入收藏 评论:0

    5X离心冲击式制砂机是本着以提高能量利用率、降低磨损率、延长维修周期、降低维修耗时、提高破碎效率和控制水平研制的新一代制砂机,具有节能,产量高,能源利用率高,产品粒型优良,维护检修方便,应用广泛等特点,满足现代砂石生产的需求。

5X离心冲击式制砂机

应用范围:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等;

物    料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等;

工作原理

    物料可直接进入转子经离心加速后抛出,与周护板碰撞破碎,也可通过散料盘分流,一部分从四周散落,另一部分进入转子加速后冲出与周围散落物料发生碰撞、摩擦,并与周护板发生撞击、反弹,形成循环打击。随着破碎进行,小颗粒物料在周护板附近逐渐形成料层幕,提高破碎效果,并对设备起到保护作用,终符合规格的成品从下端出料口排出。

冲击制砂机工作原理

技术参数

型号
5X7615
5X8522
5X9532
5X1145
处理能力(t/h)
瀑落与中心进料
150~280
240~380
350~540
500~640
全中心进料
70~140
120~200
180~280
250~360
入料尺寸(mm)
软料
35
40
45
50
硬料
30
35
40
45
转速(r/min)
1700~1900
1500~1700
1300~1510
1100~1310
双电机功率(Kw)
110~150
180~220
260~320
400~440
外形尺寸长×宽×高 (mm)
4100×2330×2300
4140×2500×2700
4560×2600×2900
5100×2790×3320
重量 (t)
12.1
14.8
18.6
27.5
电源
380V,50Hz
稀油润滑站
双油泵电机功率
2×0.25Kw
安全保护
双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动
油箱加热功率
2Kw
外形尺寸长×宽×高 (mm)
820×520×1270

润滑系统参数表
油箱容积
    (L)
额定压力
    (Mpa)
流量
    (L/min)
功率
    (kw)
冷却水耗量
    (m3/h)
电加热的电压
    (V)
介质
240
0.63
8
0.31
≥1.2
220
轴承油 32-46#

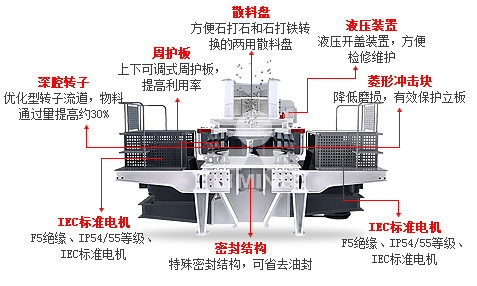

突出优势

1、选用美国耐磨损耐高温材料打造核心部件。选用日本、瑞典、美国等国际品牌轴承。选用率、低噪音的高防护等级电机。
2、周护板上下可调,提高材料利用率,提高使用寿命48%以上。组合式锤头,只需更换磨损的锤头,降低使用成本30%以上。采用菱形冲击块,增加副锤头,将立板的损伤几率降低。
3、优化设计的深腔型转子,使物料通过量提高约30%。流畅的曲线形设计和发射口,降低物料的流动阻力,大幅度提高物料的通过能力。
4、两用散料盘,轻松实现两种进料方式的转换。特殊密封结构,实现无油封也不漏油。日本原装液压开盖装置,检修维护省工省力。


    标签:5X冲击制砂机 5X制砂机 制砂机
