VSI冲击式制砂机

来源:二手矿山机械网 日期:2018/8/21 16:11:16 人气:591 加入收藏 评论:0

    VSI冲击式制砂机是细碎技术与机械制造结合的典范,其独特的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计,能够为高速公路、高速铁路、高层建筑、市政建设、水电大坝建设、混凝土搅拌站提供砂石骨料,是人工制砂和石料整形领域的推荐设备。

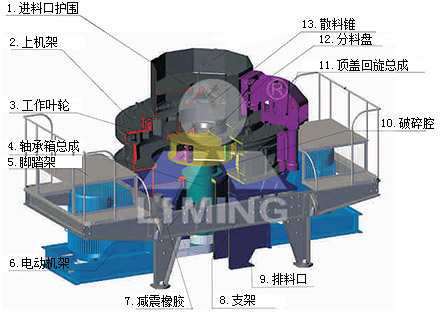

VSI制砂机

应用范围:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等;

物    料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等;

工作原理

 全中心进料:物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。


VSI冲击制砂机工作原理

中心进料伴随环形瀑落进料:物料落入制沙机进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

技术参数

型号
处理能力
佳入料尺寸
转速
双电动机功率
外形尺寸
重量
(t/h)
(mm)
(r/min)
(kw)
(L×W×H)
(t)
瀑落与中心进料)
全中心进料
软料
硬料


(mm)









VSI7611
120-180
60-90
35
30
1700-1890
110
3700×2150×2100
11.8
VSI8518
200-260
100-130
40
35
1520-1690
180
4140×2280×2425
14.5
VSI9526
300-380
150-190
45
40
1360-1510
264
4560×2447×2778
17.8
VSI1140
450-520
220-260
50
45
1180-1310
400
5000×2700×3300
25.6


电源
振动传感器
释油润滑站
双油泵电机功率
安全保护
外形尺寸
油箱加热器功率
L×W×H
(mm)
380V,50Hz
监测范围:0.1-20mm/s连续可调
2×0.25KW
双油泵互补供油;无油流、无油压自动停机;水冷降温;冬季电机加热启动
820×520×1270
2KW

突出优势

1、优质的材料和先进的工艺技术,提高了设备的内在质量和外观品质,确保了低故障率。合理的破碎腔物料撞击角度设计,降低了磨耗和使用成本,提高了30%的产量。
2、独有的进料破碎结构,拥有多种破碎腔型,实现了"石打石"和"石打铁"的自由转换,更使得成品粒型优异,级配合理,细度模数可调,适用于人工制砂、石料整形等领域。
3、液压开盖装置,易于检修和维护,省时省力。过振动显示与报警装置,自动检测,安全可靠。稀油润滑站,双油泵互补供油,确保轴承润滑始终处于良好状态,延长设备使用寿命。
4、独特的空气自循环系统,大大降低了外排风量,粉尘少,噪音小,利于环保,且可配置多种规格的除尘设备,加大环保力度。
